ISO/IEC 11801 establece los requisitos fundamentales para los parámetros de transmisión de los cableados estructurados, sus componentes, y para la topología de la capa física de las redes. Cumplir con esta norma es una exigencia y, a la vez, la garantía de funcionalidad de todos los protocolos de transmisión establecidos para las tecnologías de la información.
La ISO/IEC 11801:2017 está compuesta por una serie de 7 partes (normas):
- ISO/IEC 11801-1:2017 Parte 1: Requisitos generales
- ISO/IEC 11801-2:2017 Parte 2: Locales de oficinas
- ISO/IEC 11801-3:2017 Parte 3: Industria
- ISO/IEC 11801-4:2017 Parte 4: Edificios residenciales
- ISO/IEC 11801-5:2017 Parte 5: Centros de datos
- ISO/IEC 11801-6:2017 Parte 6: Servicios distribuidos
En la nueva edición, el contenido de la norma original ISO/IEC 11801 Ed.: 2.2: 2011 está dividido en dos partes (normas).
Parte 1: Los requisitos fundamentales para el canal de transmisión, el enlace permanente y cada uno de los componentes del cableado estructurado
Parte 2: Las categorías de desempeño y las topologías de redes en locales de oficinas
Son nuevas las Partes 3, 4 y 5 con contenidos que eran objeto de normas independientes (ISO/IEC 24702, ISO/IEC 15018:2004, ISO/IEC 24764:2010). Tratan sobre requisitos para los cableados estructurados instalados en la industria, en los edificios residenciales y en los centros de datos. Concretizan las categorías de desempeño de cableados y las estructuras y jerarquías de redes cuyo uso está permitido en ámbitos indicados explícitamente en los títulos de cada parte.
La Parte 6, es completamente nueva y establece los requisitos para los cableados estructurados utilizados en el nuevo y perspectivo campo de los servicios distribuidos:
- telecomunicaciones, por ejemplo: puntos de acceso inalámbricos, servicios de antena distribuidos
- gestión de la energía, por ejemplo: iluminación, distribución de energía
- gestión de climatización, por ejemplo: temperatura, humedad
- gestión del personal, por ejemplo: sistemas de acceso y de cámaras, detectores pasivos infrarrojos, monitoreo de la hora y presentismo, proyectores audiovisuales
- información personal y señalización, por ejemplo: monitoreo de pacientes, sistema paciente-enfermera, sistema de seguridad para niños
- sistemas para edificios inteligentes
- comunicación entre aparatos ("IoT")
CATEGORIAS de cableado metálico
Nota; La categoría de desempeño Cat. 3 se puede utilizar exclusivamente para conducir servicios de voz al distribuidor y no pertenece a la parte universalmente utilizable del cableado estructurado.
1. Nuevas categorías de desempeño Cat.8.1 a Cat.8.2
En ambos casos, el ancho de banda de transmisión exigido es de 2 GHz y las dos categorías soportan los protocolos de transmisión Ethernet 25GBASE-T y Ethernet 40GBASE-T. Sin embargo, los criterios para los parámetros de transmisión, inmunidad contra la interferencia electromagnética (EMI) y la resistencia a la paradiafonía exógena (Alien Crosstalk) son, para el caso de la categoría de desempeño Cat.8.2, más estrictos que para la Cat.8.1.
2. Nuevas categorías de desempeño OM5 y OS1a
La nueva categoría OS1a. en comparación con la categoría OS1 posibilita el aprovechamiento de longitudes de onda en la ventana de waterpeak 1383 nm. En la actualidad todos los fabricantes proveen productos en la categoría OS2, con aún mejores propiedades de transmisión. Por eso no tiene sentido seguir profundizando sobre OS1a.
OM5 posibilitan el multiplex de onda, con 2 fibras para alcanzar velocidades de 40 Gbit/s y 100 Gbit/s. De utilizarse la categoría OM5 para la transmisión de protocolos estandarizados conocidos, las propiedades y los requisitos de ésta son idénticos a los de la OM4.
3. Protocolos de transmisión Ethernet 2,5GBASE-T y Ethernet 5GBASE-T
2.5GBASE-T y Ethernet 5GBASE-T, estandarizados desde septiembre de 2016, fueron desarrollados para posibilitar en los cableados Cat.5 y Cat.6 un aumento en las velocidades de transmisión de 2,5 Gbit/s y 5 Gbit/s respectivamente. De la Tabla 1 (ver texto resaltado en azul) surge que ambos protocolos de transmisión son soportados, según la nueva norma ISO/IEC 11801:2017 sólo por las categorías de desempeño Cat.6A y superiores. La funcionalidad de estos protocolos no ha podido ser garantizada para las Cat.5 y Cat.6 dados la frecuente presencia de problemas con la paradiafonía exógena (Alien Crosstalk) en instalaciones reales.
4. Protocolos de transmisión ATM, Token Ring y FDDI
En ISO/IEC 11801:2017 fueron eliminados protocolos obsoletos y que hace mucho tiempo no se utilizan, como ATM, Token Ring y FDDI, los cuales dejaron de ser aplicaciones para tecnología de la información soportados internacionalmente.
Categorías de desempeño vs. ámbitos y servicios
1. Categorías de performance en oficinas
Para cableados instalados en oficinas es obligatorio utilizar como mínimo la categoría Cat.6 y, para velocidades de transmisión superiores a 1Gbit/s, componentes con categoría Cat.6A como mínimo (ver las celdas en rosado de la Tabla 1).
2. Categorías de desempeño para servicios distribuidos
Para estandarizar los protocolos de comunicación en los servicios distribuidos de los edificios en el caso de la utilización de cableado estructurado en servicios distribuidos se pueden instalar componentes y cables de Cat.6A como mínimo (ver celdas en verde de la Tabla 1).
Componentes vs. ámbitos y servicios
Son importantes las modificaciones en el tipo de conectores ópticos permitidos por la norma en cada uno de los diferentes tipos de ámbitos:
a) en nuevas instalaciones de oficinas sólo se pueden usar conectores del tipo LC (en redes ya existentes todavía está permitido usar conectores SC),
b) en la industria y edificios residenciales se permite utilizar exclusivamente conectores del tipos LC y
c) en los centros de datos es posible utilizar conectores LC, SC y MPO.

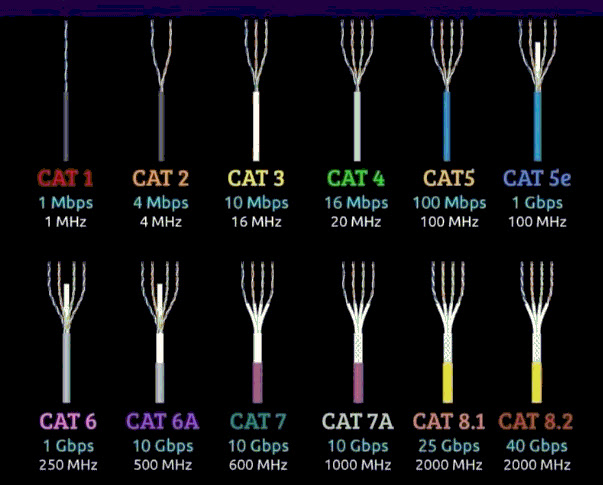

CATEGORIAS
Tipos y usos de cables Ethernet
✔️Nivel 1 (CAT 1)
Velocidad: 1Mbps
Frecuencia: 1MHz
Uso: Utilizado principalmente para comunicaciones telefónicas.
✔️Nivel 2 (CAT 2)
Velocidad: 4 Mbps Frecuencia: 4 MHz
Uso: Se utiliza en instalaciones de redes tempranas y redes Token Ring. Raramente usado hoy en día.
✔️Nivel 1 y Nivel 2: Se utilizaban originalmente en la era anterior a los estándares para referirse a cables básicos de par trenzado.
✔️CAT 1 y CAT 2: términos informales utilizados retrospectivamente para describir estos primeros cables dentro del contexto de la terminología "CAT" más estructurada que comenzó oficialmente con Cat 3.
✔️CAT 3
Velocidad: 10 Mbps Frecuencia: 16 MHz
Uso: Utilizado en las primeras redes Ethernet (10Base-T).
✔️CAT 4
Velocidad: 16 Mbps Frecuencia: 20 MHz
Uso: Utilizado en redes token ring (16 Mbps). No es común hoy en día.
✔️CAT 5
Velocidad: 100 Mbps Frecuencia: 100 MHZ
Uso: Se utiliza para Fast Ethernet (100Base-TX) y otros estándares de red.
✔️CAT 5e (Categoría 5 mejorada)
Velocidad: 1 Gbps Frecuencia: 100 MHz
Uso: Versión mejorada de CAT 5, reduciendo la diafonía.
✔️CAT 6
Velocidad: 1 Gbps Frecuencia: 250 MHz
Uso: Adecuado para Gigabit Ethernet (1000Base-T) y proporciona un mejor rendimiento que CAT 5e.
✔️CAT 6A (Categoría 6 aumentada)
Velocidad: 10 Gbps Frecuencia: 500 MHz
Uso: Versión mejorada de CAT 6, compatible con 10 Gigabit Ethernet (10GBase-T) en distancias más largas (hasta 100 metros).
✔️CAT 7
Velocidad: 10 Gbps Frecuencia: 600 MHz
Uso: Cable blindado que soporta 10 Gigabit Ethernet. Ofrece blindaje y rendimiento mejorados en comparación con CAT 6A.
✔️CAT 7A (Categoría 7 aumentada)
Velocidad: 10 Gbps Frecuencia: 1000 MHz
Uso: Versión mejorada de CAT 7, que proporciona mejor blindaje y rendimiento. Admite frecuencias más altas, lo que lo hace adecuado para aplicaciones emergentes.
✔️CAT 8.1
Velocidad: 25 Gbps Frecuencia: 2000 MHZ
Uso: Diseñado para centros de datos y redes de alta velocidad. Admite 25 Gigabit Ethernet y proporciona un rendimiento excelente con interferencias reducidas.
✔️CAT 8.2
Velocidad: 40 Gbps Frecuencia: 2000 MHZ
Uso: Diseñado para la transmisión de datos de alta velocidad en distancias cortas (hasta 30 metros). Admite 40 Gigabit Ethernet, lo que lo hace adecuado para centros de datos y entornos informáticos de alto rendimiento.
Los cables CAT 8.2 no utilizan conectores RJ-45 estándar. En su lugar, utilizan conectores especializados como los conectores TERA.
En resumen, cada categoría representa un estándar diferente para cables Ethernet y ofrece varios niveles de rendimiento, velocidad y blindaje. Al seleccionar un tipo de cable, considere los requisitos de la red, como la velocidad, la distancia y la interferencia, para garantizar un rendimiento óptimo.
